ЦКАД-5: Развязка с Волоколамским шоссе

[wamaza 19 452]

Строительство транспортной развязки на пересечении А-113 ЦКАД ПК №5 с Волоколамским шоссе.





Визуализация:



Спойлер



Из ТЗ на проектирование:



Спойлер

1.	Основание для выполнения работ	Программа деятельности Государственной компании «Российские автомобильные дороги» (2010-2021 годы), утвержденная распоряжением Правительства Российской Федерации от 31 декабря 2009 года № 2146-р (в ред. от 13.10.2017)
2.	Наименование объекта	«Устранение «узких» мест на основных направлениях транспортных коридоров в Московской агломерации. Строительство транспортной развязки на пересечении А-113 Строящейся Центральной кольцевой автомобильной дороги (Московская область) пускового комплекса №5 с Волоколамским шоссе»
3.	Заказчик	Государственная компания «Российские автомобильные дороги» (Государственная компания «Автодор»)
4.	Подрядчик	Определяется на основе конкурса
5.	Статус работы	Заказ для осуществления деятельности Государственной компании «Автодор»
6.	Источник финансирования	Субсидии Федерального бюджета
	Источники исходной	Проектная документация, отчеты но диагностике и обследованиям.
7.	информации для проекта	результаты инженерных изысканий, имеющиеся в наличии в архиве Государственной компании
		Вид работ	новое строительство
		Категория дороги (участка)	II
		Строительная длина участка, км	2.0 (уточнить проектом)
		Расчетная скорость, км/час	100*
		Ширина земляного полотна, м	23.0 (уточнить проектом)
		Число полос движения, шг.	4*
	Основные технические параметры объекта	Ширина проезжей части, м	2 х 7.0* (уточнить проектом)
8.		Ширина разделительной полосы, м	уточнить проектом
		Ширина обочины, м	уточнить проектом
		Тип дорожной одежды	Капитальный
		Вид покрытия	Асфальтобетон (ЩМА)
		Расчетные на1рузки	А-14, Н-14
		Тип транспортной развязки	определить проектом
		Ширина съезда, м	5 (уточнить проектом)
		Количество путепроводов	2 (уточнить проектом)
		Габарит разворотного путепровода	ТО,75 + Г-9,5 + ТО,75 (уточнить проектом)
		Количество полос на съезде, ШТ
		Количество водопропускных труб, шт.	определить проектом
		Освещение	предусмотреть





Ссылка на закупку ПИР - http://zakupki.gov.ru/223/purchase/public/purchase/info/common-info.html?regNumber=31907702336



Визуализация


Спойлер







Больше картинок по ссылке https://news.myseldon.com/ru/news/index/246740829

Объект на карте - https://yandex.ru/maps/-/CCUmECwx1B

Изменено 28 января 2022 г. пользователем wamaza

[lite 2 307]

интересно, где будет разворотный путепровод?

[T02my 16 498]

Строительство развязки на пересечении ЦКАД с Волоколамским шоссе начнется в 2022 году





Истра. 4 марта. ИНТЕРФАКС — Транспортную развязку на пересечении Центральной кольцевой автомобильной дорогой (ЦКАД) с Волоколамским шоссе в городском округе Истра планируют построить за два года, сообщил председатель комитета Мособлдумы по вопросам транспортной инфраструктуры, связи и информатизации Олег Григорьев.

"Представители "Росавтодора" обещали, что должны сдать объект в эксплуатацию в 2023 году (...) Планируют работы начать в следующем году", — сказал Григорьев на выездном заседании комитета журналистам.

Он отметил, что инвестиции в проект составят около 5 млрд рублей. Новая развязка позволит улучшить транспортную ситуацию в городском округе Истра.

Согласно справке к мероприятию, развязка будет включать в себя шесть съездов и два путепровода. Общая ее протяженность составит более 4 км. Расчетная скорость по Волоколамскому шоссе увеличится до 90 км в час.



[Garam 2 990]

Картиночек добавим?)

[Tolik 11 928]

Garam спасибо за картиночки, только верхняя - очень старая, на нее не стоит ориентироваться.

То есть пока совершенно непонятно, какой будет развязка. Ну, то есть, понятно, что будет эстакада ОХ... неизвестно какой дороги.

[wamaza 19 452]

4 часа назад, Tolik сказал:

понятно, что будет эстакада ОХ... неизвестно какой дороги.



Цитата

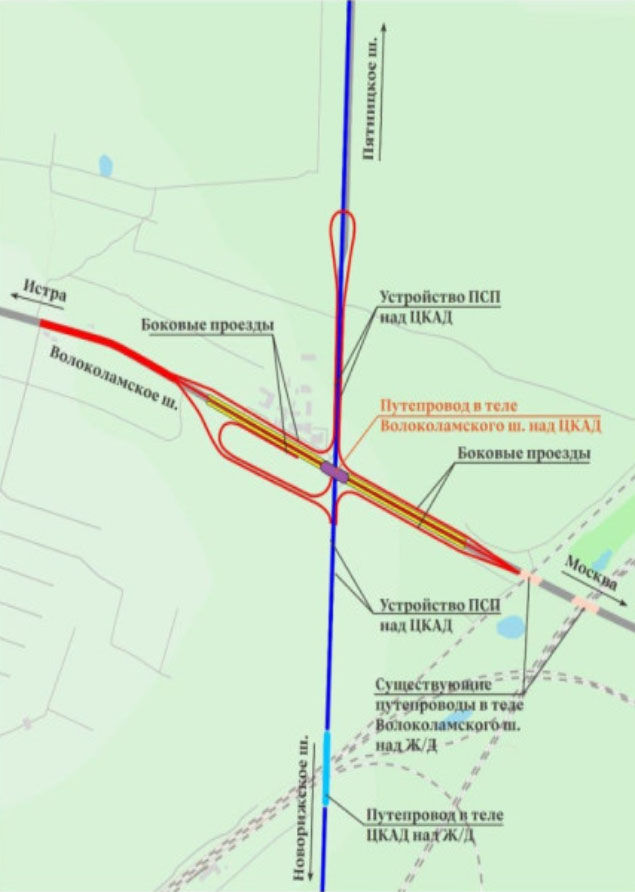

В соответствии с проектом будут запланировано строительство путепровода в теле Волоколамского шоссе, съездов и дополнительных полос движения, а также разворотного путепровода над ЦКАД или другой альтернативный вариант для обеспечения связей ЦКАД и Волоколамского ш.





https://www.infraterra.ru/projectactdetail/?ELEMENT_ID=6

[Tolik 11 928]

А что значит в теле? Тоннель поперёк ВШ?

[wamaza 19 452]

4 минуты назад, Tolik сказал:

А что значит в теле? Тоннель поперёк ВШ?

Путепровод в створе Волоколамки, ОХ Волоколамки будут поднимать, ЦКАД по земле.

[qtfreet 491]

1 час назад, wamaza сказал:

Путепровод в створе Волоколамки, ОХ Волоколамки будут поднимать, ЦКАД по земле

Может стоило наоборот делать? Пустить ЦКАД над землёй? Или если будет ВШ, то можно хотя бы клевер устроить?

Или сделать под путепроводом круговое движение?

[Tolik 11 928]

1 час назад, qtfreet сказал:

Или сделать под путепроводом круговое движение?

Только не это!!!

[Aristopiolus 3 987]

В 07.03.2021 в 15:15, qtfreet сказал:

Может стоило наоборот делать? Пустить ЦКАД над землёй? Или если будет ВШ, то можно хотя бы клевер устроить?

Там все очень зажато, по этому и такая схема принята - минимизировать снос.

При этом один петлевой съезд клеверного типа будет, а остальные левоповоротные связи будут запущены на развороты.



При этом гадать не надо, вот Визуализация актуального проекта.

На строительство развязки на пересечении Волоколамского шоссе с ЦКАДом потратят около 5 млрд. рублей | Экономика | Селдон Новости (myseldon.com)

@wamaza имеет смысл добавить данную визуализацию в 1й пост.



Изменено 9 марта 2021 г. пользователем Aristopiolus

[```XpaMoy``` 25 839]

36 минут назад, Aristopiolus сказал:

имеет смысл добавить данную визуализацию в 1й пост.

[Tolik 11 928]

Одно непонятно: где именно будет разворотная эстакада? На последней картинке Волоколамка (?) где-то далеко за туманами.

[Aristopiolus 3 987]

42 минуты назад, Tolik сказал:

Одно непонятно: где именно будет разворотная эстакада

В 1км от точки пересечения ЦКАД/Волоколамки, на против "Строитель - 5".

Изменено 9 марта 2021 г. пользователем Aristopiolus

[```XpaMoy``` 25 839]

Tolik, похоже, что так.
